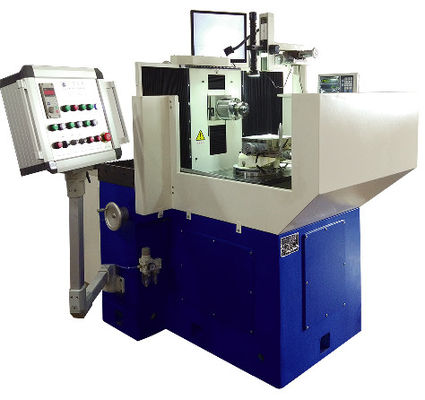

FAGORリニアグレーティングとアングルエンコーダーを搭載した高精度表示と工具精度を保証する耐久性のあるPCD研削盤
商品の詳細
| 重さ | 1980kg | 受渡し時間 | 前払い後45〜60日 |
|---|---|---|---|
| 提供されるアフターサービス | オンライン サポート、ビデオ テクニカル サポート、海外で機械の修理に対応できるエンジニア、現場での設置、試運転およびトレーニング | 支払い | T/T、M/T、D/D、L/C |
| 製品名 | ZT-120 PCD/PCBN工具研削盤 | キーワード | PCD/PCBNの粉砕機 |
| 状態 | 新しい | 寸法 | 1850*2100*1650mm |
| ハイライト | FAGORリニアグレーティング付きPCD研削盤,アングルエンコーダー付きPCD研削盤,高精度工具精度用PCD研削盤 |
||
製品の説明
ZT-120 PCD/PCBN工具用研磨機
ZT-120は、10年以上にわたり高い評価を得ている手動精密工具研磨機であり、ドイツでも複数台が使用されています。優れたボディ構造設計で、高品質の鋳物を採用し、安定しており変形しにくいです。本機には、様々な種類の工具研磨に対応する各種工具が装備されています。
設計上の特徴:
・機械本体および全ての鋳物は18ヶ月以上の自然時効処理済み。
・SCHNEEBERGER製ヘビーデューティ精密リニアスライドガイドを採用し、高精度と長寿命を実現。
・スイング軸は、サーボモーター駆動と機械駆動の2つのオプションを提供。
・空圧システムはJAPAN SMCブランド製で、早送りおよび
送り出しを実現。
・本モデルのリニアグレーティングおよびアングルエンコーダはFAGOR製で、
高精度な指示を保証。
・スピンドルモーターは台湾製ブラシレスモーターを採用し、堅牢で耐久性があります。電動
スピンドルもオプションで選択可能。
・ワークテーブルは270°回転可能。
・光学システムは7～45倍の倍率調整が可能で、0.05mmまで対応。
技術パラメータ
| チップ半径 | 0-100mm |
| 研磨圧力 | 0-450N（調整可能） |
| スピンドル速度 | 0-4200RPM（調整可能） |
| 研磨ホイールサイズ | 150*40*40mm（D*H*T） |
| 研磨ホイール振動周波数 | 0-45/min（調整可能） |
| 研磨ホイール振動距離 | 0-40mm（調整可能） |
| 研磨ホイール高さ調整 | 140mm |
| 研磨ホイール移動範囲 | 400mm |
| 研磨ホイール傾斜 | -13°～+24° |
| クロステーブル旋回角度 | 270° |
| クロステーブルサイズ | 210mm*160mm（T溝4本付き） |
| リニアグレーティング読み取り | 0.001mm |
| スピンドル出力 | 2.2kW |
| 寸法 | 1850*2100*1650mm（L*H*W） |
| 正味重量 | 1980kg |
